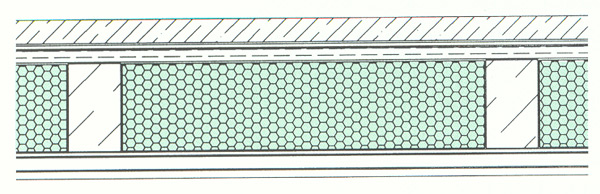

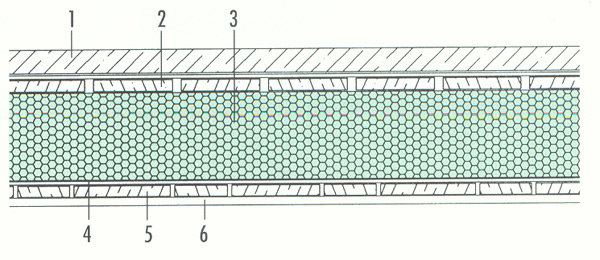

Oberste Geschossdecke, bestehende Tramdecke
Aufbau von oben nach unten
1 Ziegel mit Fugen (4 cm)
2 Schlacke (5 cm)
3 Holzschalung (2,4 cm)
4 Tramlage mit ISOCLELL, HA 10 %
5 Holzschalung (2,4 cm)
6 Putzträger (1 cm)
7 Putz
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
16 cm 0,23
17 cm 0,22
18 cm 0,21

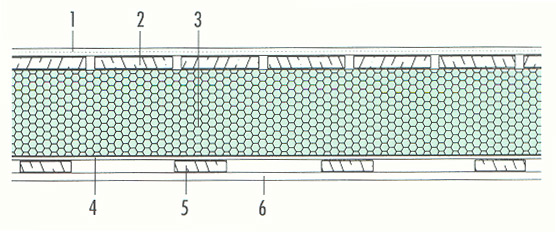

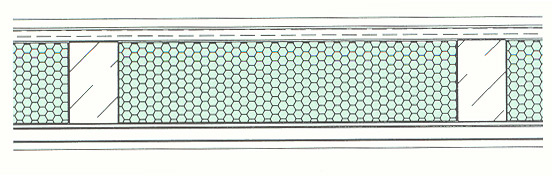

Oberste Geschossdecke mit Gipsfaserplatte
Aufbau von oben nach unten
1 Gipsfaserplatte
2 Holzschalung
3 Tramlage mit ISOCLELL, HA 10 %
4 ÖKO Natur Dampfbremse
5 Lattung / Luft
6 Gipsfaserplatte
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
16 cm 0,25
18 cm 0,22
21 cm 0,20
23 cm 0,18
29 cm 0,15
33 cm 0,13
36 cm 0,12
40 cm 0,11

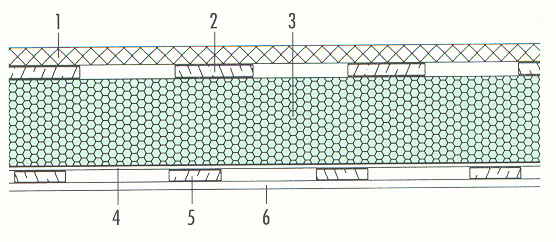

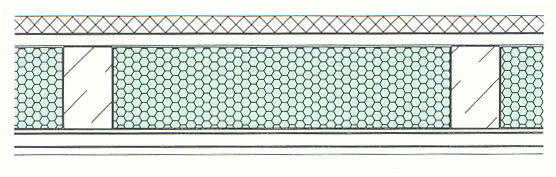

Oberste Geschossdecke mit Holzwolleleichtbauplatte
Aufbau von oben nach unten
1 Holzwolleleichtbauplatte (3,5 cm)
2 Holzschalung (2,4 cm)
3 Tramlage mit ISOCLELL, HA 10 %
4 ÖKO Natur Dampfbremse
5 Lattung / Luft (2,4 cm)
6 Gipsfaserplatte
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
16 cm 0,23
18 cm 0,21
19 cm 0,20
22 cm 0,18
27 cm 0,15
32 cm 0,13
35 cm 0,12
39 cm 0,11
43 cm 0,10
Oberste Geschossdecke mit begehbarer Wärmedämmung
Aufbau von oben nach unten
1 Holzwolleleichtbauplatte (3,5 cm)
2 Holzschalung (2,4 cm)
3 Tramlage mit ISOCLELL, HA 10 %
4 Massivdecke Beton (18 cm)
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
16 cm 0,24
18 cm 0,22
20 cm 0,20
23 cm 0,18
28 cm 0,15
33 cm 0,13
36 cm 0,12
40 cm 0,11
44 cm 0,10
