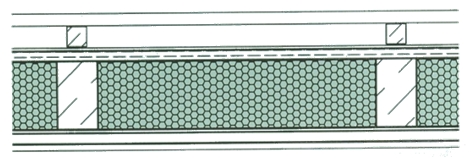

Vollsparrendämmung mit Dachbahn
Durch den Einsatz diffusionsoffener Dachbahnen (zB OMEGA Schalungsbahn bei DN > 15° oder STAMISOL Pack bei DN 5° – 15°) kann auf eine Überlüftung der Zwischensparrendämmug verzichtet und eine Vollsparrendämmung ausgeführt werden.
(Als Berechnungsgrundlage für den angegebenen U-Wert wurde 15% Holzanteil angenommen

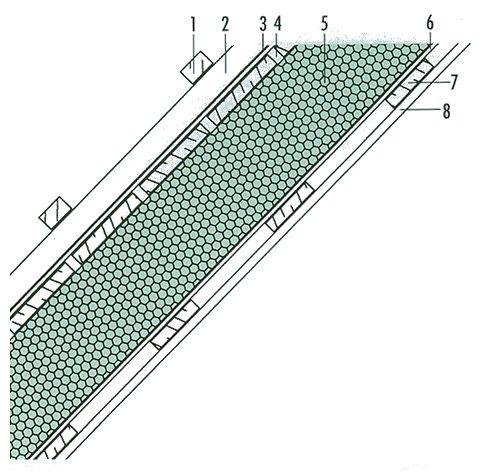

Aufbau von oben nach unten
1 Dachdeckung
2 Hinterlüftung
3 Dachauflegebahn (OMEGA, Stamisol)
4 Rauhschalung (2,4 cm)
5 Sparren mit ISOCELL Zellulose, HA 15 %
6 Öko Natur Dampfbremse
7 Sparlattung / Luft (2,4 cm)
8 GKF (1,5 cm)
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
18 cm 0,25
20 cm 0,23
23 cm 0,20
26 cm 0,18
32 cm 0,15
37 cm 0,13
41 cm 0,12
45 cm 0,11

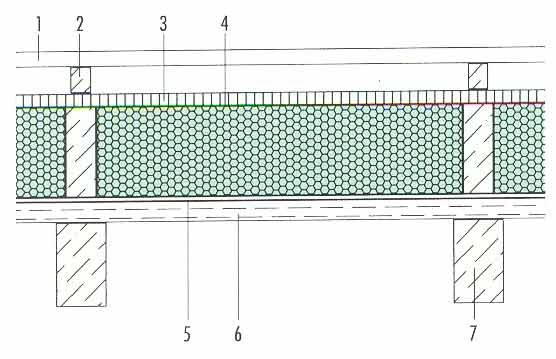

Aufdachdämmung
Durch die Verwendung der OMEGA Dampfbremse, rutschfest, 2 Monate UV-stabilisiert, Wassersäule > 4m,ist neben der dampfbremsenden Wirkung ein Schutz der Konstruktion während der Einbauphase gegeben.
(Als Berechnungsgrundlage für den angegebenen U-Wert wurde 10% Holzanteil angenommen

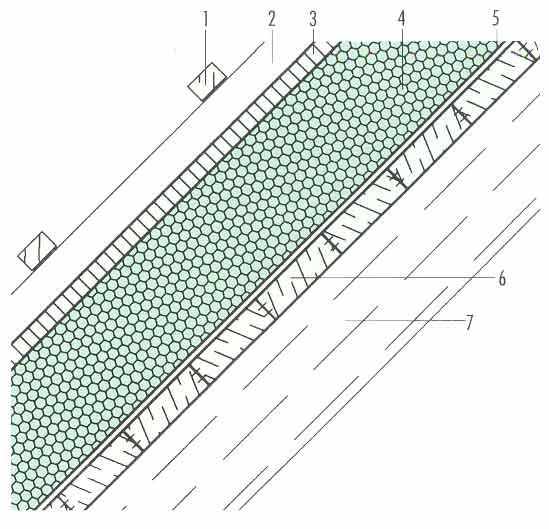

Aufbau von oben nach unten
1 Dachdeckung
2 Hinterlüftung
3 Dachauflegebahn (OMEGA, Stamisol)
4 DHF (1,5 cm)
5 KH mit ISOCELL Zellulose, HA 10 %
6 OMEGA Dampfbremse
7 Brandschutzschalung (4 cm)
8 Sparren
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
17 cm 0,24
19 cm 0,22
21 cm 0,20
24 cm 0,18
29 cm 0,15
34 cm 0,13
38 cm 0,12
41 cm 0,11

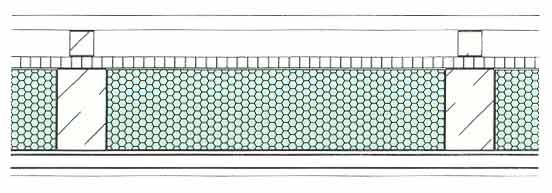

Vollsparrendämmung mit Holzweichfaserplatten
Alternativ zur Verwendung diffusionsoffener Dachbahnen auf Rauhschalung verlegt, ist der Einsatz von Unterdachplatten aus Holzweichfaser, welche ebenso diffusionsoffen und regensicher sind, möglich.
(Als Berechnungsgrundlage für den angegebenen U-Wert wurde 15% Holzanteil angenommen

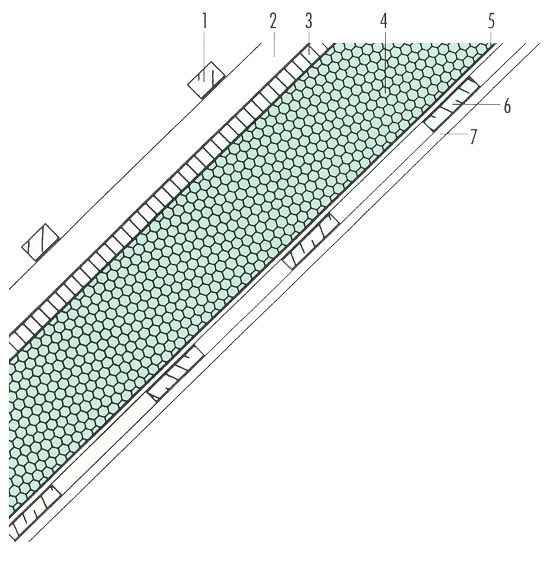

Aufbau von oben nach unten
1 Dachdeckung
2 Hinterlüftung
3 Holzweichfaserplatte (2,4 cm)
4 Sparren mit ISOCELL, HA 15 %
5 ÖKO Natur Dampfbremse
6 Sparlattung / Luft
7 GKF (1,5 cm)
U-Wert – Berechnung für Gesamtkonstruktion
unter Berücksichtigung des Holzanteiles
Dämmstärke U-Wert W / m²K
Zellulose Gesamtkonstr.
16 cm 0,25
18 cm 0,23
21 cm 0,20
25 cm 0,18
30 cm 0,15
36 cm 0,13
39 cm 0,12
43 cm 0,11
